燃煤电站锅炉低温省煤器-暖风器
一、项目概况
排烟热损失是电站锅炉各项热损失中最大的一项,一般在5%~8%,占锅炉总热损失的80%或更高。影响排烟热损失的主要因素是锅炉排烟温度,一般情况下,排烟温度每升高15℃,排烟热损失约增加1.0%。我国现役火电机组中锅炉排烟温度一般在120~160℃左右,实际排烟温度高于设计值是普遍存在的现象。降低锅炉排烟温度,减小锅炉q2损失是提高发电效率的重要途径,依靠传统的空气预热器无法将锅炉烟气温度有较大幅度的下降,需要耗去大量的冷却水。低温省煤器-暖风器余热回收系统,可以解决大幅度降低排烟温度的需要,同时为空气预热器前的暖风器提供循环热量,可明显提高电厂的热经济性,并可部分替代GGH设备,回收的热能直接为发电工质利用,符合国家节能减排的要求。
公司研制开发了高效节能的低温省煤器—暖风器余热回收系统。低温省煤器可以有效降低烟气温度,使烟气温度再降低30℃~50℃或更多。低温省煤器所吸收的能量可以用来加热凝结水,或通过暖风器加热一二次风提高助燃空气温度。电站锅炉采用低温省煤器,可节煤1.0 g/kWh ~4.0g/kWh,机组效率提高0.3%~1.2%。 低温省煤器在充分回收利用排烟余热的同时,又使烟温达到最佳脱硫效率状态,大大减少脱硫塔为降低烟温而进行的喷水冷却水耗。正常情况下,电厂2~3年即可收回增加低温省煤器及其系统设备的投资,经济效益非常显著。
二、技术优势
* 预防低温腐蚀的优化设计
* 换热器阻力优化设计,不影响炉膛负压运行
* 定制化方案,现场测量数据,优化配置系统
* 旁路设计,不影响原工艺过程,安全可靠性高
* 节能率高,投资回收期短,一般2~3年收回成本
三、余热回收系统技术特点
(1)设备布置方案
低温省煤器的布置一般有几种选择:如果全部布置在空预器-电除尘之间,比较容易堵灰;如果全部布置在脱硫塔前,只加热冷凝水则调节性比较差;如果分两级布置,第一级在前电除尘前,第二级在脱硫塔前,那么系统比较复杂。根据场地实际情况,推荐在脱硫塔前分2-3级布置,分别加热冷凝水和暖风器水,和某级低加并联,系统简单、不易堵灰且不存在低温省煤器故障停机风险。
(2)余热回收系统图
排烟热损失是电站锅炉各项热损失中最大的一项,一般在5%~8%,占锅炉总热损失的80%或更高。影响排烟热损失的主要因素是锅炉排烟温度,一般情况下,排烟温度每升高15℃,排烟热损失约增加1.0%。我国现役火电机组中锅炉排烟温度一般在120~160℃左右,实际排烟温度高于设计值是普遍存在的现象。降低锅炉排烟温度,减小锅炉q2损失是提高发电效率的重要途径,依靠传统的空气预热器无法将锅炉烟气温度有较大幅度的下降,需要耗去大量的冷却水。低温省煤器-暖风器余热回收系统,可以解决大幅度降低排烟温度的需要,同时为空气预热器前的暖风器提供循环热量,可明显提高电厂的热经济性,并可部分替代GGH设备,回收的热能直接为发电工质利用,符合国家节能减排的要求。
公司研制开发了高效节能的低温省煤器—暖风器余热回收系统。低温省煤器可以有效降低烟气温度,使烟气温度再降低30℃~50℃或更多。低温省煤器所吸收的能量可以用来加热凝结水,或通过暖风器加热一二次风提高助燃空气温度。电站锅炉采用低温省煤器,可节煤1.0 g/kWh ~4.0g/kWh,机组效率提高0.3%~1.2%。 低温省煤器在充分回收利用排烟余热的同时,又使烟温达到最佳脱硫效率状态,大大减少脱硫塔为降低烟温而进行的喷水冷却水耗。正常情况下,电厂2~3年即可收回增加低温省煤器及其系统设备的投资,经济效益非常显著。
二、技术优势
* 预防低温腐蚀的优化设计
* 换热器阻力优化设计,不影响炉膛负压运行
* 定制化方案,现场测量数据,优化配置系统
* 旁路设计,不影响原工艺过程,安全可靠性高
* 节能率高,投资回收期短,一般2~3年收回成本
三、余热回收系统技术特点
(1)设备布置方案
低温省煤器的布置一般有几种选择:如果全部布置在空预器-电除尘之间,比较容易堵灰;如果全部布置在脱硫塔前,只加热冷凝水则调节性比较差;如果分两级布置,第一级在前电除尘前,第二级在脱硫塔前,那么系统比较复杂。根据场地实际情况,推荐在脱硫塔前分2-3级布置,分别加热冷凝水和暖风器水,和某级低加并联,系统简单、不易堵灰且不存在低温省煤器故障停机风险。
(2)余热回收系统图

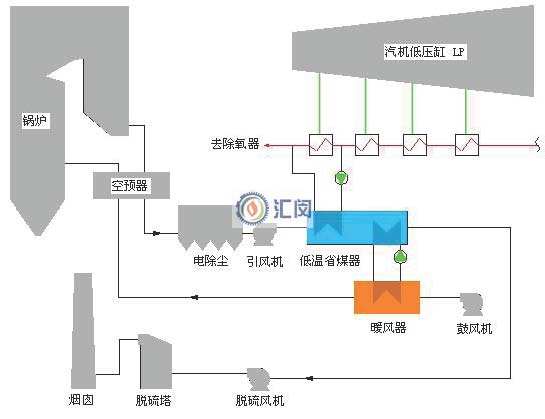

图2 燃煤电站锅炉低温省煤器-暖风器系统示意图
四、节能效益计算
(1)收益部分
1)回收余热,减少汽机抽汽量;
2)更换暖风器热源,有利于提高热经济性;
3)减少脱硫系统水耗;
4)如果取代GGH,可以降低运行耗功。
(2)支出部分
1)增加了冷凝水的输送功;
2)低温省煤器烟气阻力耗功;
3)暖风器内循环水输送功。
(3)节能效益计算
根据某电厂1台600MW机组的电站锅炉参数进行了热力计算,对比THA输出功率100%THA、75%THA和50%THA不同负荷下节能量的计算结果如下:
(1)收益部分
1)回收余热,减少汽机抽汽量;
2)更换暖风器热源,有利于提高热经济性;
3)减少脱硫系统水耗;
4)如果取代GGH,可以降低运行耗功。
(2)支出部分
1)增加了冷凝水的输送功;
2)低温省煤器烟气阻力耗功;
3)暖风器内循环水输送功。
(3)节能效益计算
根据某电厂1台600MW机组的电站锅炉参数进行了热力计算,对比THA输出功率100%THA、75%THA和50%THA不同负荷下节能量的计算结果如下:
表1 节能效益计算基本数据
序号 | 名称 | 单位 | THA | 75%THA | 50%THA | 备注 |
1 | 输出功率 | MW | 600 | 450 | 300 | |
2 | 通过烟气量 | kg/s | 595.25 | 484.36 | 368.64 | |
3 | 烟气进出口温度 | ℃ | 148.0/80 | 138.2 /80 | 131.2/80 | |
4 | 通过水量 | kg/s | 150.4 | 99.5 | 70.2 | 汽机热平衡图来 |
5 | 水进出口温度 | ℃ | 97/137 | 88/128 | 80/116 | |
6 | 烟气阻力 | kPa | 1 | 1 | 1 | 保证值 |
7 | 水流动阻力 | MPa | 0.2 | 0.2 | 0.2 | 保证值 |
8 | 标煤低位发热量 | kcal/kg | 7000 | 7000 | 7000 | |
9 | 标准煤煤价 | 元/吨 | 600 | 600 | 600 | |
10 | 输送冷凝水管路散热率 | % | 5 | 5 | 5 | |
11 | 暖风器管路增加散热率 | % | 5 | 5 | 5 | |
12 | 年发电时间 | 小时 | 8000 | 8000 | 8000 | |
13 | 电厂效率 | % | 0.42 | 0.42 | 0.42 | |
14 | 锅炉效率 | % | 0.94 | 0.94 | 0.94 |
表2 节能效益计算结果
序号 | 名称 | 单位 | THA | 75%THA | 50%THA | 备注 |
1 | 凝结水吸热量 | kW | 25152.71 | 16643.05 | 10562.94 | |
2 | 暖风器置换热源节约热量 | kW | 1951.36 | 1281.18 | 835.35 | |
3 | 烟气阻力耗功 | kW | 1170 | 473 | 112 | |
4 | 每年节约煤量(标准煤) | 万吨/年 | 1.3 | 0.91 | 0.56 | 标准煤 |
5 | 节约供电煤耗 | g/kWh | 2.8 | 2.5 | 2.3 | 标准煤 |
6 | 年节约燃料费用 | 万元/年 | 800 | 539 | 338 | |
7 | 投资总费用 | 万元 | 1600 | 1600 | 1600 | 估算值 |
8 | 最长投资回收年限 | 年 | 2.0 | 3.0 | 4.7 |
五、方案主要设备设计参数
(1)关键参数范围
序 号 | 名称 | 单位 | 取值范围 | 备注 |
1 | 烟气入口温度 | ℃ | 100-180 | |
2 | 烟气出口温度 | ℃ | 80-100 | 因煤种而异 |
3 | 水入口温度 | ℃ | 45-100 | |
4 | 水出口温度 | ℃ | 60-140 | |
5 | 烟气阻力 | kPa | <1.0 | (设计值<0.8) |
6 | 水流动阻力 | MPa | <0.25 | 换热器部分 |
7 | 暖风器工质阻力 | MPa | <0.25 |
(2)换热元件材料
排烟温度 | 材料选择 |
露点上方10℃以上 | 20g |
露点±10℃ | 09CuP (ND钢管+Corten翅片) |
(3)吹灰方式
蒸汽吹灰器(伸缩-旋转式)
(4)控制方式
纯低温省煤器模式:采用和相近温度的低加并联,控制换热器出口的排烟温度,手段是控制进入换热器的水量;
同时投用暖风器模式:低温省煤器的第1,2级供加热冷凝水,第3级供加热暖风器内水;如设计需要暖风器出力较大时,可以用第1级加热凝结水,2,3级作为暖风器热源,控制方式为切换第3级换热器的进出水阀,暖风器回路吸热量通过调节其循环泵的转速或管道阀门开度控制;依靠调节流入的凝结水量来控制最终排烟温度;
被并联的低加:通过控制进入低加的蒸汽进气门,加热未经过低温省煤器的剩余凝结水,以低加出口水温为控制参数。
六、汽机热平衡引入引出点
蒸汽吹灰器(伸缩-旋转式)
(4)控制方式
纯低温省煤器模式:采用和相近温度的低加并联,控制换热器出口的排烟温度,手段是控制进入换热器的水量;
同时投用暖风器模式:低温省煤器的第1,2级供加热冷凝水,第3级供加热暖风器内水;如设计需要暖风器出力较大时,可以用第1级加热凝结水,2,3级作为暖风器热源,控制方式为切换第3级换热器的进出水阀,暖风器回路吸热量通过调节其循环泵的转速或管道阀门开度控制;依靠调节流入的凝结水量来控制最终排烟温度;
被并联的低加:通过控制进入低加的蒸汽进气门,加热未经过低温省煤器的剩余凝结水,以低加出口水温为控制参数。
六、汽机热平衡引入引出点

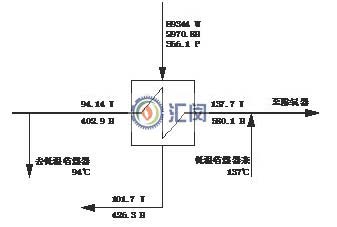

图3 汽机热平衡引入引出点
七、技术保障
针对以上的方案,采用以下技术保障以规避增加系统可能带来的风险:
(1) 堵灰风险:布置在电除尘以后,灰来源少,没有粘度很强的物质(如石膏浆液);布置采用顺列排放,吹灰通透性良好;一般不出现堵灰现象。
(2) 腐蚀风险:末级换热器工作温度在露点上方工作,腐蚀危害较小。抗腐蚀对策:提高材料等级,采用较厚的管子,采用肋化比较高的管束,提高换热表面壁温及光管区域尽量不接触烟气。
(3) 投资回报期很短,没有复杂的运行设备,设备运行维护工作量主要是监测腐蚀严重的管子 。
八、对脱硫系统的影响
减少入口喷水;降低脱硫塔入口烟气流速,有利于提高脱硫效率;可以避免脱硫塔内防腐内衬过热,利于提高除雾效率;可以缩小新建脱硫塔的直径。
九、总结
(1)低温省煤器可以产生巨大的经济效益,是完全符合当前发展绿色煤电产业政策的产品,具有良好的市场前景;
(2)低温腐蚀问题通过采用适当的设计对策是完全能够解决的,性能计算手段成熟;
(3)投资回报期很短,没有复杂的运行设备,设备运行维护工作量主要是更换部分被严重腐蚀的管子 。
针对以上的方案,采用以下技术保障以规避增加系统可能带来的风险:
(1) 堵灰风险:布置在电除尘以后,灰来源少,没有粘度很强的物质(如石膏浆液);布置采用顺列排放,吹灰通透性良好;一般不出现堵灰现象。
(2) 腐蚀风险:末级换热器工作温度在露点上方工作,腐蚀危害较小。抗腐蚀对策:提高材料等级,采用较厚的管子,采用肋化比较高的管束,提高换热表面壁温及光管区域尽量不接触烟气。
(3) 投资回报期很短,没有复杂的运行设备,设备运行维护工作量主要是监测腐蚀严重的管子 。
八、对脱硫系统的影响
减少入口喷水;降低脱硫塔入口烟气流速,有利于提高脱硫效率;可以避免脱硫塔内防腐内衬过热,利于提高除雾效率;可以缩小新建脱硫塔的直径。
九、总结
(1)低温省煤器可以产生巨大的经济效益,是完全符合当前发展绿色煤电产业政策的产品,具有良好的市场前景;
(2)低温腐蚀问题通过采用适当的设计对策是完全能够解决的,性能计算手段成熟;
(3)投资回报期很短,没有复杂的运行设备,设备运行维护工作量主要是更换部分被严重腐蚀的管子 。
